Richtiges Lüften in Zeiten der Corona Pandemie

CO2 Meter

Infektionen vermeiden!

Mittlerweile weiß man wie schnell sich Viren durch die Aerosole in der Luft verbreiten können. Regelmäßiges lüften hilft dabei, die Aerosolbelastung (und damit ein Ansteckungsrisiko mit COVID-19) zu reduzieren.

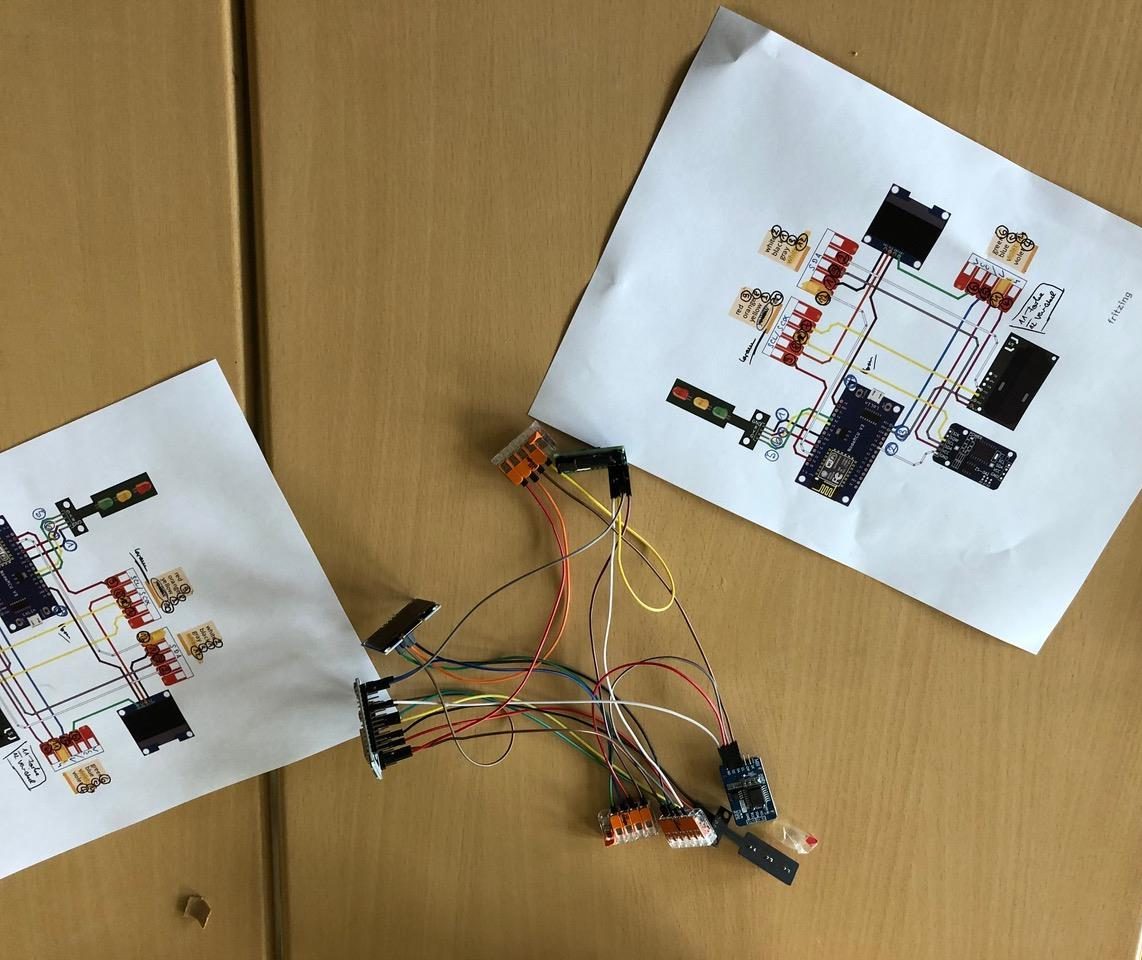

CO2 Meter als Bausatz!

Das CO2 Meter ist ein Bausatz zur Bestimmung und Anzeige der CO2-Konzentration, welcher aus einer Reihe von Hardware-Komponenten und einer Steuerungssoftware besteht.


So geht's!

Die Messung der Kohlenstoffkonzentration gibt einen Indikator dafür, wann die Luft in einem Raum verbraucht ist und wann spätestens wieder gelüftet werden sollte.
Jetzt ein eigenes CO2 Meter Projekt anfragen!

Zielgruppe

Für wen ist der CO2 Meter geeignet?

Das Bundesumweltamt (BMU) informiert auf seinen Internetseiten, dass regelmäßiges Lüften hilft, die Aerosolbelastung zu reduzieren. Darüber hinaus wird ebenfalls empfohlen, CO2-Ampeln einzusetzen, um einen Indikator dafür zu haben, wenn die Luft in einem Raum "verbraucht" ist und das Lüften angeraten ist.

Daher ist der C02 Meter für Schulen und andere Bildungseinrichtungen optimal geeignet.

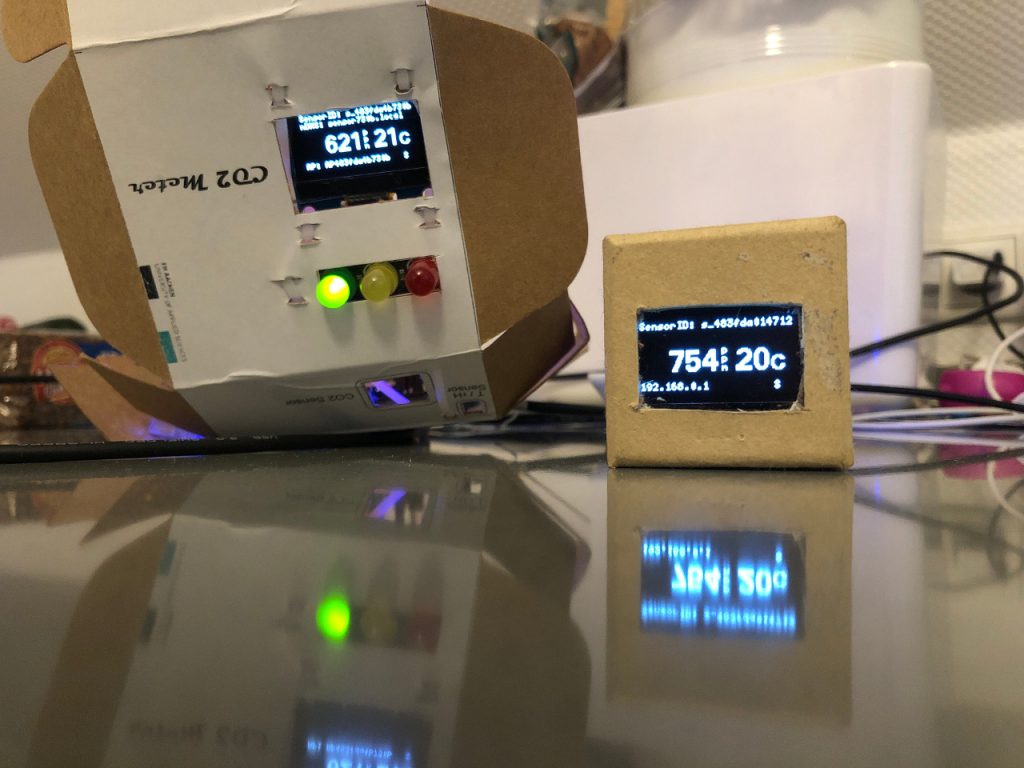

CO2 Meter

Das steckt drin!

Bausatz

Zum selber zusammenbauen

LCD Display

Zeigt die gemessenen Werte an

Ampelschaltung

Gibt Lüftungshinweise

Sensor

Messung der CO2 -Konzentration

Firmware

Keine eigene Programmierung notwendig

Ampelschaltung

Das bedeuten die Farben

Leuchtet Rot

Wert im roten Bereich, bitte sofort lüften!

Weitergehende Maßnahmen notwendig
CO2 Meter anfordern

Leuchtet Orange

Wert im orangen Bereich, bitte lüften

Lüftungsmaßnahme vornehmen, Lüftungsverhalten überprüfen und verbessern
CO2 Meter anfordern

Leuchtet Grün

Alles im grünen Bereich, kein lüften notwendig

Keine weiteren Maßnahmen notwendig
CO2 Meter anfordern

Presseberichte

Das berichten die Medien über unsere Idee

ABOUT US

Die CO2Meter GbR

Die CO2Meter GbR ist von Professoren und Mitarbeitern des Fachbereichs 5 der FH Aachen gegründet worden. Wir wollen Schulen und Bildungseinrichtungen einen kostengünstigen Zugang zu CO2-Ampeln bieten und gleichzeitig das Interesse an den MINT-Fächern fördern. Der Bausatz wurde ursprünglich im Makerspace der FH Aachen entwickelt. Der Verkauf und Vertrieb der Bausätze erfolgt ausschließlich über die CO2Meter GbR.



• 85% Elektrotechnik

• 92% Informatik

• 100% Leidenschaft

Thomas Dey

Prof. für Embedded Software

Ingo Elsen

Prof. für Big Data

Alexander Ferrein

Prof. für Robotik und Grundlagen der Informatik

Tobias Frauenrath

Prof. für Automation in der Gebäudetechnik

Michael Reke

Prof. für Fahrzeugsoftware und Grundlagen der Digitaltechnik

Stefan Schiffer

Forschungskoordinator

Forschungsprojekt

Unsere Motivation

Um Schulen und Bildungseinrichtungen eine einfache Möglichkeit der Material-Beschaffung zu bieten, wurde von einigen Professoren der FH-Aachen, die CO2Meter GbR als eigenständiges, nicht mit der FH-Aachen verbundenes Unternehmen gegründet. Unabhängig von der GbR werden im Rahmen eines Forschungsprojektes am FB 5 der FH Aachen, die Daten der CO2-Sensoren auf Wunsch gesammelt und ausgewertet. Das Forschungsprojekt soll die Frage beantworten, welche Faktoren bei der Veränderung des CO2-Gehaltes eine Rolle spielen und wie stark diese Effekte sind. Neben den eigentlichen Messdaten erhebt das Projekt dafür noch zusätzliche Daten, wie z.B. die Größe der Räume, Personenzahl im Raum zu einem bestimmten Zeitpunkt und die unterrichteten Fächer. Mit einer noch entstehenden Datenanalyse-Software steht den Schulen gleichzeitig eine Visualisierung der eigenen Daten zur Verfügung. So können die teilnehmenden Schulen auch langfristige Verläufe sehen und die Auswertung der Daten in ihren Unterricht integrieren.

Sponsoren

Mit freundlicher Unterstützung von

Noch Fragen?

FAQs

Ihre Frage ist nicht dabei? Schreiben Sie uns gerne eine Mail!

Über die CO2Meter GbR können aktuell Bausätze an Bildungseinrichtungen geliefert werden. Schicken Sie uns eine Mail mit Ihrer postalischen Adresse und der gewünschten Stückzahl. Wir geben Ihre Anfrage weiter und die CO2Meter GbR wird Ihnen ein Angebot erstellen. Mit der Angebotsnummer können Sie dann die gewünschte Anzahl Bausätze bestellen, die Ihnen dann schnellstmöglich zugesandt werden.

Für Bildungseinrichtungen kostet der Bausatz derzeit 55€ zzgl. MWSt., ansonsten 75€ zzgl. MWSt.

  • CO2 Sensor: Sensirion SCD30
  • Mikrocontroller: NodeMCU ESP8266-12F
  • Display: 1,3 inch OLED 12C 128 x 64 Pixel (SH1106 controller, 12C Anschluss)
  • Ampel: LED Ampel Modul für 3,3V - 5V
  • Uhr: RTC DS3231 I2C
  • Klemmen: Wago 413 Verbindungsklemme 3Leiter mit Betätigungshebel 0,2 - 4 qmm, WAGO 221-415 COMPACT-Verbindungsklemmen, 5-Leiter (bei Nutzung der RTC)
  • Netzteil: USB Steckernetzteil mit mind. 1A Ausgangsstrom
  • Kabel: USB Kabel mit Micro-USB Anschluss
  • Verbinder: Jumper Wire Female-Female & Jumper Wire Female-Male



Die Bauteile können Sie alle in diversen WebShops bestellen (wir möchten hier keinen implizit bewerben).

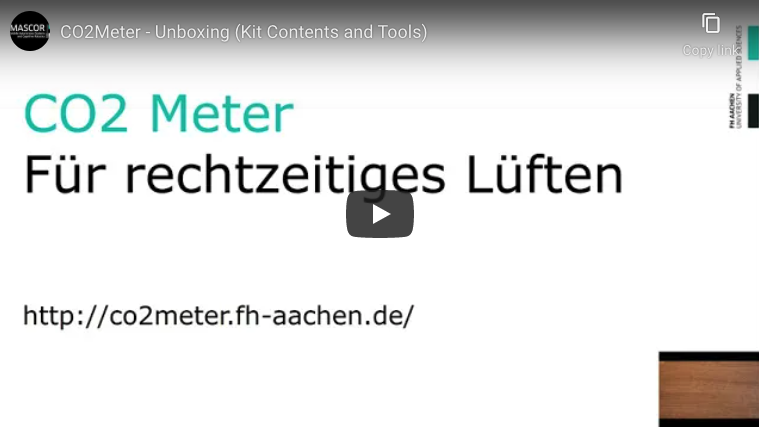

Die Aufbauanleitung ist als Video und PDF verfügbar.

Hier klicken

NDIR Sensor:

NDIR steht für "nondispersive infrared sensor". Das Prinzip beruht darauf, spektroskopisch mit Hilfe von Infrarotlicht die Konzentration von Gasen zu detektieren.

Der gemessene Wert wird wahlweise über ein LCD-Display angezeigt und/oder es wird über eine Ampelschaltung ein Lüftungshinweis gegeben.

  • Spannung: 5V über USB Netzteil oder Power-Bank
  • Sensor: Sensirion SCD-30 (NDIR-Messprinzip)
    (Datenblatt und Infos)
  • Messbereich: 400…10.000ppm
  • Genauigkeit: ±(30ppm + 3% MW)
  • Temperatur: -40…+70°C
  • Rel. Luftfeuchte: 0…100%rH

Unser Ziel ist es Schulen beim Eigenbau von CO2-Ampeln zu unterstützen. Diese Idee führte zur Entwicklung vom gegenwärtigen Bausatz und der Entwicklung der aktuellen Firmware.

Über die CO2Meter GbR werden nur komplette Bausätze zum Verkauf angeboten, aber die Einzelteile können auch über viele Web-Shops beschafft werden.

Die CO2Meter GbR liefert die Bausätze mit einem bereits programmierten Mikrocontroller aus. Zeitnah soll die Software auch über Github bereitgestellt werden, so dass Sie auch eigene Modifikationen vornehmen können.

Aktuell rechnet die CO2Meter GbR mit zwei bis drei Wochen für die Bausätze. Das hängt aber von den Vorlieferanten ab. Bei Bildungseinrichtungen können mit dem Lehrpersonal Workshops für den Zusammenbau abgestimmt werden.
